本文目錄一覽:
- 1、膜片聯軸器如何選型
- 2、電機和減速機同心度的軸向偏差和徑向偏差標準是多少,聯軸器是齒輪聯軸器
- 3、德國rotex90聯軸器
- 4、爪形彈性聯軸器
- 5、KTR是外國品牌嗎?
- 6、波紋管漲套式聯軸器和波紋管聯軸器有什么區別 還有彈性聯軸器 是不是一樣的東西?
膜片聯軸器如何選型
膜片聯軸器的選型指南? ?
? 1.每個系列的膜片聯軸器都有其特有的性能.請根據使用時的具體要求,選擇合適的聯軸器.? ?
? 2.在選擇好合適的系列產品后,再參考相應的參數表格,根據相應的參數確定型號.? ?
? 3.確認合適的固定方式,根據不同的需要進行選擇,合理的固定方式是設備穩定的保障,具體請參考"膜片聯軸器的固定方式"部分內容.? ?
? 4.確認所選擇的產品是否符合現場安裝的條件.? ?
? 5.膜片聯軸器的選擇要領:? ?
? ? ①容許額定扭矩-是聯軸器實際使用時承受的扭矩容許值.? ? ?
? ? ②容許最大扭矩-是聯軸器使用時損壞的最大臨界值.? ?
? ? ③容許最高轉速-需要在選型時確定電機的轉速在此范圍內.?
? ? ④容許偏心-兩軸的軸心平行偏差的容許值.? ?
? ? ⑤容許偏角-兩軸之間形成的相互角度容許值.? ?
? ? ⑥容許軸向偏差-兩軸軸向移動的位移容許值.? ?
? 在啟動,停止,正反轉切換時,電機會向聯軸器施加大于電機最大扭矩的負載,因此,選擇聯軸器時,應該使凌斯膜片聯軸器的額定扭矩大于電機的最大扭矩.? ?
? 在正反轉頻繁的設備中,聯軸器的額定扭矩就為電機最大扭矩的2-5倍為宜,如果是伺服電機,應為5-10倍為宜.
電機和減速機同心度的軸向偏差和徑向偏差標準是多少,聯軸器是齒輪聯軸器
正常配合公差為H7,相配聯軸器軸孔直徑24的公差為+0.021至0,鍵寬8既可選用js9(+/-0.018)也可以選用P9(-0.015/-0.051),鍵槽深度為27.3,公差為+0.2/0緊釘螺釘可以用一只M8的鎖緊。
軸向偏差要求不高,只要配合的部分強度足夠不影響傳遞扭矩就可以。
擴展資料
減速機特點
減速機的主要特點是具有反向自鎖功能,可以有較大的減速比,輸入軸和輸出軸不在同一軸線上,也不在同一平面上。但是一般體積較大,傳動效率不高,精度不高。
減速機的諧波傳動是利用柔性元件可控的彈性變形來傳遞運動和動力的,體積不大、精度很高,但缺點是柔輪壽命有限、不耐沖擊,剛性與金屬件相比較差。輸入轉速不能太高。
減速機其優點是結構比較緊湊,回程間隙小、精度較高,使用壽命很長,額定輸出扭矩可以做的很大。但價格略貴。齒輪減速機具有體積小,傳遞扭矩大的特點。
參考資料來源:百度百科-減速機

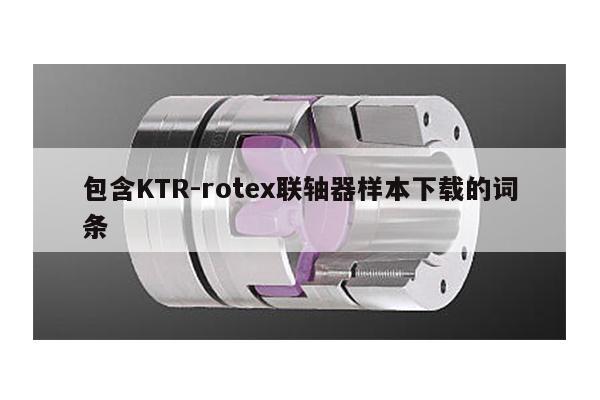

德國rotex90聯軸器
Roten 是德國聯軸器巨頭 KTR 旗下的一個品牌,所以登錄KTR 主頁就可以找到具體信息了。
如果你只是用到這個零件,而不是要仿造這款聯軸器,那對你有用的信息就是聯軸器和外部連接的標準了:孔是用ISO 268 的 H7 ,槽鍵是 DIN 6885。
爪形彈性聯軸器
如果是梅花聯軸器用:mt4
彈性墊是6個瓣,半聯軸器是3爪的
如果是星形聯軸器用:rotex-gr(gs)48
gr:空心
gs:實心
gr(gs)48彈性墊是8個瓣,因此半聯軸器應該是4爪的
KTR是外國品牌嗎?
是的
德國KTR 品牌簡介
KUPPLUNGSTECHNIK GMBH自從進入中國市場以來,憑借其優良的品質、豐富的產品種類以及熱情的服務,在中國聯軸器市場取得了極大的成功,尤其是其ROTEX系列聯軸器,在中國的CNC以及工程機械行業占領了較大的市場份額。
KTR連軸器廣泛應用于工程機械、機床、冶金、石油化工設備及各種通用機械等,幾乎所有需要動力傳遞的機械設備中都要用到KTR的產品。由于其的性能和優良的品質,KTR的產品已為世界各地的設備廠商所采用。
KTR聯軸器特點:
有鋼質軸套,扭向彈性,免維護,吸收振動;
軸向插入式安裝,失效保護;
良好的動態特性;設計緊湊,慣性小;
成品孔徑公差按照ISO標準為H7,鍵槽寬公差標準DIN 6885/1為JS9.
KTR聯軸器彈性體的正常工作溫度為-40-+100℃,允許的zui高瞬時溫度為120℃.彈性體的肖氏硬度通常為92 Shore A,若需傳遞更高扭矩,可選用硬度為95/98 Shore A和64D-F的彈性體.彈性體耐磨,抗油,抗臭氧,抗老化,其耐水解性適合熱帶氣候地區.由于具有的內部緩沖,能保護傳動不受過載的影響.
德國KTR公司主要產品有:KTR聯軸器、KTR曲面齒聯軸器、KTR尼龍曲面齒聯軸器、KTR特種曲面齒聯軸器、KTR扭力限制器、KTR漲緊套、KTR力矩轉速檢測儀
波紋管漲套式聯軸器和波紋管聯軸器有什么區別 還有彈性聯軸器 是不是一樣的東西?
1,定義上:
(1)波紋管脹套聯軸器采用不銹鋼材質,具有高扭矩剛性,能良好的徑向、角向和軸向偏差補償性能,使用脹緊連接方式,安裝空間小,安裝方便。
(2)波紋管聯軸器是用外形呈波紋狀的薄壁管(波紋管)直接與兩半聯軸器焊接或粘接來傳遞運動的。這種聯軸器的結構簡單,外形尺寸小,加工安裝方便,傳動精度高,主要用于要求結構緊湊,傳動精度較高的小功率精密機械和控制機構中。
2,特點優勢上:
(1)波紋管聯軸器的優勢:波紋管聯軸器無間隙,高靈敏度;彈性高,更能很好地保護設備;可吸收振動,同時補償徑向,角向和軸向偏差能力強;抗油污,耐腐蝕性強。
(2)波紋管漲套式聯軸器的優勢:無齒隙、扭向剛性、連接可靠、耐腐蝕性、耐高溫;免維護、超強抗油,波紋管形結構補償徑向、角向和軸向偏差,偏差存在的情況下也可保持等速作動;偏差存在的情況下也可保持等速轉動;凌斯波紋管及軸套均采用不銹鋼材質,傳遞扭矩大。
3,解釋:彈性聯軸器是一個大的范圍,是指的具有彈性元件的聯軸器。具體來說有很多:如星形聯軸器,梅花聯軸器,金屬膜片等等,只要聯軸器內包含彈性元件,基本上都很統稱彈性聯軸器。波紋管聯軸器是中間體制作成波紋狀的金屬彈性元件,和兩邊的軸套聯結。
擴展資料:
1,波紋管脹套聯軸器優勢:
(1)無齒隙、扭向剛性、連接可靠、耐腐蝕性、耐高溫;
(2)免維護、超強抗油,波紋管形結構補償徑向、角向和軸向偏差,偏差存在的情況下也可保持等速作動;
(3)偏差存在的情況下也可保持等速轉動;
(4)凌斯波紋管及軸套均采用不銹鋼材質,傳遞扭矩大;
(5)可適合用于精度和穩定性要求較高的系統。
2,波紋管脹套聯軸器應用范圍:
波紋管脹套聯軸器廣泛應用于機床、數控銑床、包裝機械、木工機械、印刷機械、石材機械、紡織機械、塑料機械、金屬板材機械等自動化系統中。
參考資料:百度百科-波紋管脹套聯軸器
