帶式輸送機中單級閉式直齒圓柱齒輪減速器怎么選材
僅供參考
一、傳動方案擬定
第二組第三個數據：設計帶式輸送機傳動裝置中的一級圓柱齒輪減速器
（1） 工作條件：使用年限10年，每年按300天橡鉛計算，兩班制工作，載荷平穩。
（2） 原始數據：滾筒圓周力F=1.7KN；帶速V=1.4m/s；
滾筒直徑D=220mm。
運動簡圖
二、電動機的選擇
1、電動機類型和結構型式的選擇：按已知的工作要求和 條件，選用 Y系列三相異步電動機。
2、確定電動機的功率：
（1）傳動裝置的總效率：
η總=η帶×η2軸承×η齒輪×η聯軸器×η滾筒
=0.96×0.992×0.97×0.99×0.95
=0.86
(2)電機所需的工作功率：
Pd=FV/1000η總
=1700×1.4/1000×0.86
=2.76KW
3、確定電動機轉速：
滾筒軸的工作轉速：
Nw=60×1000V/πD
=60×1000×1.4/π×220
=121.5r/min
根據【2】表2.2中推薦的合理傳動比范圍，取V帶傳動比Iv=2~4，單級圓柱齒輪傳動比范圍Ic=3~5，則合理總傳動比i的范圍為i=6~20，故電動機轉速的可選范圍為nd=i×nw=（6~20）×121.5=729~2430r/min
符合這一范圍的同步轉速有960 r/min和1420r/min。由【2】表8.1查出有三種適用的電動機型號、如下表
方案 電動機型號 額定功率 電動機轉速（r/min） 傳動裝置的傳動比
KW 同轉 滿轉 總傳動比 帶 齒輪
1 Y132s-6 3 1000 960 7.9 3 2.63
2 Y100l2-4 3 1500 1420 11.68 3 3.89
綜合考握祥慮電動機和傳動裝置尺寸、重量、價格和帶傳動、減速器的傳動比，比較兩種方案可知：方案1因電動機轉速低，傳動裝置尺寸較大，價格較高。方案2適中。故選擇電動機型號Y100l2-4。
4、確定電動機型號
根據以上選用的電動機類型，所需的額定功率及同步轉速，選定電動機型號為
Y100l2-4。
其主要性能：額定功率：3KW，滿載轉速1420r/min，額定轉矩2.2。
三、計算總傳動比及分配各級的傳動比
1、總傳動比：i總=n電動/n筒=1420/121.5=11.68
2、分配各級傳動比
（1） 取i帶=3
（2） ∵i總=i齒×i 帶π
∴i齒=i總/i帶=11.68/3=3.89
四、運動參數及動力參數計算
1、計算各軸轉速（r/min）
nI=nm/i帶=1420/3=473.33(r/min)
nII=nI/i齒=473.33/3.89=121.67(r/min)
滾筒nw=nII=473.33/3.89=121.67(r/min)
2、 計算各軸的功率（KW）
PI=Pd×η帶=2.76×0.96=2.64KW
PII=PI×η軸承×η齒輪=2.64×0.99×0.97=2.53KW
3、 計算各軸轉矩
Td=9.55Pd/nm=9550×2.76/1420=18.56N?m
TI=9.55p2入/n1 =9550x2.64/473.33=53.26N?m
TII =9.55p2入/n2=9550x2.53/121.67=198.58N?m
五、傳動零件的設計計算
1、 皮帶輪傳動的設梁皮好計計算
（1） 選擇普通V帶截型
由課本[1]P189表10-8得：kA=1.2 P=2.76KW
PC=KAP=1.2×2.76=3.3KW
據PC=3.3KW和n1=473.33r/min
由課本[1]P189圖10-12得：選用A型V帶
（2） 確定帶輪基準直徑，并驗算帶速
由[1]課本P190表10-9，取dd1=95mmdmin=75
dd2=i帶dd1(1-ε)=3×95×(1-0.02)=279.30 mm
由課本[1]P190表10-9，取dd2=280
帶速V：V=πdd1n1/60×1000
=π×95×1420/60×1000
=7.06m/s
在5~25m/s范圍內，帶速合適。
（3） 確定帶長和中心距
初定中心距a0=500mm
Ld=2a0+π(dd1+dd2)/2+(dd2-dd1)2/4a0
=2×500+3.14(95+280)+(280-95)2/4×450
=1605.8mm
根據課本[1]表（10-6）選取相近的Ld=1600mm
確定中心距a≈a0+(Ld-Ld0)/2=500+(1600-1605.8)/2
=497mm
(4) 驗算小帶輪包角
α1=1800-57.30 ×(dd2-dd1)/a
=1800-57.30×(280-95)/497
=158.6701200（適用）
（5） 確定帶的根數
單根V帶傳遞的額定功率.據dd1和n1，查課本圖10-9得 P1=1.4KW
i≠1時單根V帶的額定功率增量.據帶型及i查[1]表10-2得 △P1=0.17KW
查[1]表10-3，得Kα=0.94；查[1]表10-4得 KL=0.99
Z= PC/[(P1+△P1)KαKL]
=3.3/[(1.4+0.17) ×0.94×0.99]
=2.26 (取3根)
(6) 計算軸上壓力
由課本[1]表10-5查得q=0.1kg/m，由課本式（10-20）單根V帶的初拉力：
F0=500PC/ZV[（2.5/Kα）-1]+qV2=500x3.3/[3x7.06(2.5/0.94-1)]+0.10x7.062 =134.3kN
則作用在軸承的壓力FQ
FQ=2ZF0sin(α1/2)=2×3×134.3sin(158.67o/2)
=791.9N
2、齒輪傳動的設計計算
（1）選擇齒輪材料與熱處理：所設計齒輪傳動屬于閉式傳動，通常
齒輪采用軟齒面。查閱表[1] 表6-8，選用價格便宜便于制造的材料，小齒輪材料為45鋼，調質，齒面硬度260HBS；大齒輪材料也為45鋼，正火處理，硬度為215HBS；
精度等級：運輸機是一般機器，速度不高，故選8級精度。
(2)按齒面接觸疲勞強度設計
由d1≥ (6712×kT1(u+1)/φdu[σH]2)1/3
確定有關參數如下：傳動比i齒=3.89
取小齒輪齒數Z1=20。則大齒輪齒數：Z2=iZ1= ×20=77.8取z2=78
由課本表6-12取φd=1.1
(3)轉矩T1
T1=9.55×106×P1/n1=9.55×106×2.61/473.33=52660N?mm
(4)載荷系數k : 取k=1.2
(5)許用接觸應力[σH]
[σH]= σHlim ZN/SHmin 由課本[1]圖6-37查得：
σHlim1=610Mpa σHlim2=500Mpa
接觸疲勞壽命系數Zn：按一年300個工作日，每天16h計算，由公式N=60njtn 計算
N1=60×473.33×10×300×18=1.36x109
N2=N/i=1.36x109 /3.89=3.4×108
查[1]課本圖6-38中曲線1，得 ZN1=1 ZN2=1.05
按一般可靠度要求選取安全系數SHmin=1.0
[σH]1=σHlim1ZN1/SHmin=610x1/1=610 Mpa
[σH]2=σHlim2ZN2/SHmin=500x1.05/1=525Mpa
故得：
d1≥ (6712×kT1(u+1)/φdu[σH]2)1/3
=49.04mm
模數：m=d1/Z1=49.04/20=2.45mm
取課本[1]P79標準模數第一數列上的值，m=2.5
(6)校核齒根彎曲疲勞強度
σ bb=2KT1YFS/bmd1
確定有關參數和系數
分度圓直徑：d1=mZ1=2.5×20mm=50mm
d2=mZ2=2.5×78mm=195mm
齒寬：b=φdd1=1.1×50mm=55mm
取b2=55mm b1=60mm
(7)復合齒形因數YFs 由課本[1]圖6-40得：YFS1=4.35,YFS2=3.95
(8)許用彎曲應力[σbb]
根據課本[1]P116：
[σbb]= σbblim YN/SFmin
由課本[1]圖6-41得彎曲疲勞極限σbblim應為： σbblim1=490Mpa σbblim2 =410Mpa
由課本[1]圖6-42得彎曲疲勞壽命系數YN：YN1=1 YN2=1
彎曲疲勞的最小安全系數SFmin ：按一般可靠性要求，取SFmin =1
計算得彎曲疲勞許用應力為
[σbb1]=σbblim1 YN1/SFmin=490×1/1=490Mpa
[σbb2]= σbblim2 YN2/SFmin =410×1/1=410Mpa
校核計算
σbb1=2kT1YFS1/ b1md1=71.86pa [σbb1]
σbb2=2kT1YFS2/ b2md1=72.61Mpa [σbb2]
故輪齒齒根彎曲疲勞強度足夠
(9)計算齒輪傳動的中心矩a
a=(d1+d2)/2= (50+195)/2=122.5mm
(10)計算齒輪的圓周速度V
計算圓周速度V=πn1d1/60×1000=3.14×473.33×50/60×1000=1.23m/s
因為V＜6m/s，故取8級精度合適．
六、軸的設計計算
從動軸設計
1、選擇軸的材料 確定許用應力
選軸的材料為45號鋼，調質處理。查[2]表13-1可知：
σb=650Mpa,σs=360Mpa,查[2]表13-6可知：[σb+1]bb=215Mpa
[σ0]bb=102Mpa,[σ-1]bb=60Mpa
2、按扭轉強度估算軸的最小直徑
單級齒輪減速器的低速軸為轉軸，輸出端與聯軸器相接，
從結構要求考慮，輸出端軸徑應最小，最小直徑為：
d≥C
查[2]表13-5可得，45鋼取C=118
則d≥118×(2.53/121.67)1/3mm=32.44mm
考慮鍵槽的影響以及聯軸器孔徑系列標準，取d=35mm
3、齒輪上作用力的計算
齒輪所受的轉矩：T=9.55×106P/n=9.55×106×2.53/121.67=198582 N
齒輪作用力：
圓周力：Ft=2T/d=2×198582/195N=2036N
徑向力：Fr=Fttan200=2036×tan200=741N
4、軸的結構設計
軸結構設計時，需要考慮軸系中相配零件的尺寸以及軸上零件的固定方式，按比例繪制軸系結構草圖。
（1）、聯軸器的選擇
可采用彈性柱銷聯軸器，查[2]表9.4可得聯軸器的型號為HL3聯軸器：35×82 GB5014-85
（2）、確定軸上零件的位置與固定方式
單級減速器中，可以將齒輪安排在箱體中央，軸承對稱布置
在齒輪兩邊。軸外伸端安裝聯軸器，齒輪靠油環和套筒實現
軸向定位和固定，靠平鍵和過盈配合實現周向固定，兩端軸
承靠套筒實現軸向定位，靠過盈配合實現周向固定 ，軸通
過兩端軸承蓋實現軸向定位，聯軸器靠軸肩平鍵和過盈配合
分別實現軸向定位和周向定位
（3）、確定各段軸的直徑
將估算軸d=35mm作為外伸端直徑d1與聯軸器相配（如圖），
考慮聯軸器用軸肩實現軸向定位，取第二段直徑為d2=40mm
齒輪和左端軸承從左側裝入，考慮裝拆方便以及零件固定的要求，裝軸處d3應大于d2，取d3=4 5mm，為便于齒輪裝拆與齒輪配合處軸徑d4應大于d3，取d4=50mm。齒輪左端用用套筒固定,右端用軸環定位,軸環直徑d5
滿足齒輪定位的同時,還應滿足右側軸承的安裝要求,根據選定軸承型號確定.右端軸承型號與左端軸承相同,取d6=45mm.
(4)選擇軸承型號.由[1]P270初選深溝球軸承,代號為6209,查手冊可得:軸承寬度B=19,安裝尺寸D=52,故軸環直徑d5=52mm.
(5）確定軸各段直徑和長度
Ⅰ段：d1=35mm 長度取L1=50mm
II段:d2=40mm
初選用6209深溝球軸承，其內徑為45mm,
寬度為19mm.考慮齒輪端面和箱體內壁，軸承端面和箱體內壁應有一定距離。取套筒長為20mm，通過密封蓋軸段長應根據密封蓋的寬度，并考慮聯軸器和箱體外壁應有一定矩離而定，為此，取該段長為55mm，安裝齒輪段長度應比輪轂寬度小2mm,故II段長：
L2=（2+20+19+55）=96mm
III段直徑d3=45mm
L3=L1-L=50-2=48mm
Ⅳ段直徑d4=50mm
長度與右面的套筒相同，即L4=20mm
Ⅴ段直徑d5=52mm. 長度L5=19mm
由上述軸各段長度可算得軸支承跨距L=96mm
(6)按彎矩復合強度計算
①求分度圓直徑：已知d1=195mm
②求轉矩：已知T2=198.58N?m
③求圓周力：Ft
根據課本P127（6-34）式得
Ft=2T2/d2=2×198.58/195=2.03N
④求徑向力Fr
根據課本P127（6-35）式得
Fr=Ft?tanα=2.03×tan200=0.741N
⑤因為該軸兩軸承對稱，所以：LA=LB=48mm
(1)繪制軸受力簡圖（如圖a）
（2）繪制垂直面彎矩圖（如圖b）
軸承支反力：
FAY=FBY=Fr/2=0.74/2=0.37N
FAZ=FBZ=Ft/2=2.03/2=1.01N
由兩邊對稱，知截面C的彎矩也對稱。截面C在垂直面彎矩為
MC1=FAyL/2=0.37×96÷2=17.76N?m
截面C在水平面上彎矩為：
MC2=FAZL/2=1.01×96÷2=48.48N?m
(4)繪制合彎矩圖（如圖d）
MC=(MC12+MC22)1/2=（17.762+48.482)1/2=51.63N?m
(5)繪制扭矩圖（如圖e）
轉矩：T=9.55×（P2/n2）×106=198.58N?m
(6)繪制當量彎矩圖（如圖f）
轉矩產生的扭剪文治武功力按脈動循環變化，取α=0.2，截面C處的當量彎矩：
Mec=[MC2+(αT)2]1/2
=[51.632+(0.2×198.58)2]1/2=65.13N?m
(7)校核危險截面C的強度
由式（6-3）
σe=65.13/0.1d33=65.13x1000/0.1×453
=7.14MPa [σ-1]b=60MPa
∴該軸強度足夠。
主動軸的設計
1、選擇軸的材料 確定許用應力
選軸的材料為45號鋼，調質處理。查[2]表13-1可知：
σb=650Mpa,σs=360Mpa,查[2]表13-6可知：[σb+1]bb=215Mpa
[σ0]bb=102Mpa,[σ-1]bb=60Mpa
2、按扭轉強度估算軸的最小直徑
單級齒輪減速器的低速軸為轉軸，輸出端與聯軸器相接，
從結構要求考慮，輸出端軸徑應最小，最小直徑為：
d≥C
查[2]表13-5可得，45鋼取C=118
則d≥118×(2.64/473.33)1/3mm=20.92mm
考慮鍵槽的影響以系列標準，取d=22mm
3、齒輪上作用力的計算
齒輪所受的轉矩：T=9.55×106P/n=9.55×106×2.64/473.33=53265 N
齒輪作用力：
圓周力：Ft=2T/d=2×53265/50N=2130N
徑向力：Fr=Fttan200=2130×tan200=775N
確定軸上零件的位置與固定方式
單級減速器中，可以將齒輪安排在箱體中央，軸承對稱布置
在齒輪兩邊。齒輪靠油環和套筒實現 軸向定位和固定
，靠平鍵和過盈配合實現周向固定，兩端軸
承靠套筒實現軸向定位，靠過盈配合實現周向固定 ，軸通
過兩端軸承蓋實現軸向定位，
4 確定軸的各段直徑和長度
初選用6206深溝球軸承，其內徑為30mm,
寬度為16mm.。考慮齒輪端面和箱體內壁，軸承端面與箱體內壁應有一定矩離，則取套筒長為20mm，則該段長36mm，安裝齒輪段長度為輪轂寬度為2mm。
(2)按彎扭復合強度計算
①求分度圓直徑：已知d2=50mm
②求轉矩：已知T=53.26N?m
③求圓周力Ft：根據課本P127（6-34）式得
Ft=2T3/d2=2×53.26/50=2.13N
④求徑向力Fr根據課本P127（6-35）式得
Fr=Ft?tanα=2.13×0.36379=0.76N
⑤∵兩軸承對稱
∴LA=LB=50mm
(1)求支反力FAX、FBY、FAZ、FBZ
FAX=FBY=Fr/2=0.76/2=0.38N
FAZ=FBZ=Ft/2=2.13/2=1.065N
(2) 截面C在垂直面彎矩為
MC1=FAxL/2=0.38×100/2=19N?m
(3)截面C在水平面彎矩為
MC2=FAZL/2=1.065×100/2=52.5N?m
(4)計算合成彎矩
MC=（MC12+MC22）1/2
=（192+52.52）1/2
=55.83N?m
(5)計算當量彎矩：根據課本P235得α=0.4
Mec=[MC2+(αT)2]1/2=[55.832+(0.4×53.26)2]1/2
=59.74N?m
(6)校核危險截面C的強度
由式（10-3）
σe=Mec/（0.1d3）=59.74x1000/(0.1×303)
=22.12Mpa[σ-1]b=60Mpa
∴此軸強度足夠
（7） 滾動軸承的選擇及校核計算
一從動軸上的軸承
根據根據條件，軸承預計壽命
L'h=10×300×16=48000h
(1)由初選的軸承的型號為: 6209,
查[1]表14-19可知:d=55mm,外徑D=85mm,寬度B=19mm,基本額定動載荷C=31.5KN, 基本靜載荷CO=20.5KN,
查[2]表10.1可知極限轉速9000r/min
（1）已知nII=121.67(r/min)
兩軸承徑向反力：FR1=FR2=1083N
根據課本P265（11-12）得軸承內部軸向力
FS=0.63FR 則FS1=FS2=0.63FR1=0.63x1083=682N
(2) ∵FS1+Fa=FS2 Fa=0
故任意取一端為壓緊端，現取1端為壓緊端
FA1=FS1=682N FA2=FS2=682N
(3)求系數x、y
FA1/FR1=682N/1038N =0.63
FA2/FR2=682N/1038N =0.63
根據課本P265表（14-14）得e=0.68
FA1/FR1e x1=1 FA2/FR2e x2=1
y1=0 y2=0
(4)計算當量載荷P1、P2
根據課本P264表（14-12）取f P=1.5
根據課本P264（14-7）式得
P1=fP(x1FR1+y1FA1)=1.5×(1×1083+0)=1624N
P2=fp(x2FR1+y2FA2)= 1.5×(1×1083+0)=1624N
(5)軸承壽命計算
∵P1=P2 故取P=1624N
∵深溝球軸承ε=3
根據手冊得6209型的Cr=31500N
由課本P264（14-5）式得
LH=106(ftCr/P)ε/60n
=106(1×31500/1624)3/60X121.67=998953h48000h
∴預期壽命足夠
二.主動軸上的軸承:
(1)由初選的軸承的型號為:6206
查[1]表14-19可知:d=30mm,外徑D=62mm,寬度B=16mm,
基本額定動載荷C=19.5KN,基本靜載荷CO=111.5KN,
查[2]表10.1可知極限轉速13000r/min
根據根據條件，軸承預計壽命
L'h=10×300×16=48000h
（1）已知nI=473.33(r/min)
兩軸承徑向反力：FR1=FR2=1129N
根據課本P265（11-12）得軸承內部軸向力
FS=0.63FR 則FS1=FS2=0.63FR1=0.63x1129=711.8N
(2) ∵FS1+Fa=FS2 Fa=0
故任意取一端為壓緊端，現取1端為壓緊端
FA1=FS1=711.8N FA2=FS2=711.8N
(3)求系數x、y
FA1/FR1=711.8N/711.8N =0.63
FA2/FR2=711.8N/711.8N =0.63
根據課本P265表（14-14）得e=0.68
FA1/FR1e x1=1 FA2/FR2e x2=1
y1=0 y2=0
(4)計算當量載荷P1、P2
根據課本P264表（14-12）取f P=1.5
根據課本P264（14-7）式得
P1=fP(x1FR1+y1FA1)=1.5×(1×1129+0)=1693.5N
P2=fp(x2FR1+y2FA2)=1.5×(1×1129+0)= 1693.5N
(5)軸承壽命計算
∵P1=P2 故取P=1693.5N
∵深溝球軸承ε=3
根據手冊得6206型的Cr=19500N
由課本P264（14-5）式得
LH=106(ftCr/P)ε/60n
=106(1×19500/1693.5)3/60X473.33=53713h48000h
∴預期壽命足夠
七、鍵聯接的選擇及校核計算
1．根據軸徑的尺寸，由[1]中表12-6
高速軸(主動軸)與V帶輪聯接的鍵為：鍵8×36 GB1096-79
大齒輪與軸連接的鍵為：鍵 14×45 GB1096-79
軸與聯軸器的鍵為：鍵10×40 GB1096-79
2．鍵的強度校核
大齒輪與軸上的鍵 ：鍵14×45 GB1096-79
b×h=14×9,L=45,則Ls=L-b=31mm
圓周力：Fr=2TII/d=2×198580/50=7943.2N
擠壓強度： =56.93125~150MPa=[σp]
因此擠壓強度足夠
剪切強度： =36.60120MPa=[ ]
因此剪切強度足夠
鍵8×36 GB1096-79和鍵10×40 GB1096-79根據上面的步驟校核，并且符合要求。
八、減速器箱體、箱蓋及附件的設計計算~
1、減速器附件的選擇
通氣器
由于在室內使用，選通氣器（一次過濾），采用M18×1.5
油面指示器
選用游標尺M12
起吊裝置
采用箱蓋吊耳、箱座吊耳.
放油螺塞
選用外六角油塞及墊片M18×1.5
根據《機械設計基礎課程設計》表5.3選擇適當型號：
起蓋螺釘型號：GB/T5780 M18×30,材料Q235
高速軸軸承蓋上的螺釘：GB5783～86 M8X12,材料Q235
低速軸軸承蓋上的螺釘：GB5783～86 M8×20,材料Q235
螺栓：GB5782～86 M14×100，材料Q235
箱體的主要尺寸：
：
(1)箱座壁厚z=0.025a+1=0.025×122.5+1= 4.0625 取z=8
(2)箱蓋壁厚z1=0.02a+1=0.02×122.5+1= 3.45
取z1=8
(3)箱蓋凸緣厚度b1=1.5z1=1.5×8=12
(4)箱座凸緣厚度b=1.5z=1.5×8=12
(5)箱座底凸緣厚度b2=2.5z=2.5×8=20
(6)地腳螺釘直徑df =0.036a+12=
0.036×122.5+12=16.41(取18)
(7)地腳螺釘數目n=4 (因為a250)
(8)軸承旁連接螺栓直徑d1= 0.75df =0.75×18= 13.5 (取14)
(9)蓋與座連接螺栓直徑 d2=(0.5-0.6)df =0.55× 18=9.9 (取10)
(10)連接螺栓d2的間距L=150-200
(11)軸承端蓋螺釘直d3=(0.4-0.5)df=0.4×18=7.2(取8)
(12)檢查孔蓋螺釘d4=(0.3-0.4)df=0.3×18=5.4 (取6)
(13)定位銷直徑d=(0.7-0.8)d2=0.8×10=8
(14)df.d1.d2至外箱壁距離C1
(15) Df.d2
(16)凸臺高度：根據低速級軸承座外徑確定，以便于扳手操作為準。
(17)外箱壁至軸承座端面的距離C1＋C2＋（5～10）
(18)齒輪頂圓與內箱壁間的距離：＞9.6 mm
(19)齒輪端面與內箱壁間的距離：=12 mm
(20)箱蓋，箱座肋厚：m1=8 mm,m2=8 mm
(21)軸承端蓋外徑∶D＋（5～5．5）d3
D～軸承外徑
(22)軸承旁連接螺栓距離：盡可能靠近，以Md1和Md3 互不干涉為準，一般取S＝D2.
九、潤滑與密封
1.齒輪的潤滑
采用浸油潤滑，由于為單級圓柱齒輪減速器，速度ν12m/s，當m20 時，浸油深度h約為1個齒高，但不小于10mm，所以浸油高度約為36mm。
2.滾動軸承的潤滑
由于軸承周向速度為，所以宜開設油溝、飛濺潤滑。
3.潤滑油的選擇
齒輪與軸承用同種潤滑油較為便利，考慮到該裝置用于小型設備，選用GB443-89全損耗系統用油L-AN15潤滑油。
4.密封方法的選取
選用凸緣式端蓋易于調整，采用悶蓋安裝骨架式旋轉軸唇型密封圈實現密封。密封圈型號按所裝配軸的直徑確定為GB894.1-86-25軸承蓋結構尺寸按用其定位的軸承的外徑決定。
十、設計小結
課程設計體會
課程設計都需要刻苦耐勞，努力鉆研的精神。對于每一個事物都會有第一次的吧，而沒一個第一次似乎都必須經歷由感覺困難重重，挫折不斷到一步一步克服，可能需要連續幾個小時、十幾個小時不停的工作進行攻關；最后出成果的瞬間是喜悅、是輕松、是舒了口氣！
課程設計過程中出現的問題幾乎都是過去所學的知識不牢固，許多計算方法、公式都忘光了，要不斷的翻資料、看書，和同學們相互探討。雖然過程很辛苦，有時還會有放棄的念頭，但始終堅持下來，完成了設計，而且學到了，應該是補回了許多以前沒學好的知識，同時鞏固了這些知識，提高了運用所學知識的能力。
十一、參考資料目錄
[1]《機械設計基礎課程設計》，高等教育出版社，陳立德主編，2004年7月第2版；
[2] 《機械設計基礎》，機械工業出版社 胡家秀主編 2007年7月第1版
點擊查看全文
?
萊特維健鈣鐵硒膠囊
補充鈣，鐵，硒，3效同補
北京京東世紀信息技術廣告
?
熱心網友
值得一看的相關信息推薦
廣告
化妝用那些化妝品-購物就上淘寶，好貨挑選更便捷!
?
百雀羚護膚脂18.5g*3盒面霜滋潤霜香脂雪花膏護手保濕護膚擦臉
￥14.8 元
?
廠家現貨 燕窩精華補水煥顏面膜 保濕嫩膚滋潤控油舒緩護膚品
￥40 元
?
化妝品廠家玫瑰素芳花面膜 補水保濕提亮膚色緊致面膜貼牌代加工
￥59.8 元
承苗壤駟春柏
TA獲得超過3646個贊
高彈性聯軸器有哪些品牌
高彈性聯軸器的品牌有很多，泊頭萬盛品牌挺不錯的，其實無論是那個品牌只要是適合自己的就可以了。
高彈性聯軸器的分類簡介：
LC系列高彈性聯軸器具體型號：LC1410、LC1610、LC1910、LC1910、LC2610、LC3010、LC3410、LC4010。
高彈性聯軸器是一種扭轉型高彈性聯軸器，它除了適用于中、小馬力鬧塵齒輪箱外，也適用于其它以柴油機為主動力的動力傳動裝置、主要部件有內齒圈和帶齒的彈性組件。
彈性聯軸器備信的特性與構成彈性聯軸器通常由金屬圓棒線切割而成，常用的材質有鋁合金、不銹鋼、工程塑料。彈性聯軸器運用平液滾禪行或螺旋切槽系統來適應各種偏差和精確傳遞扭矩。彈性聯軸器通常具備良好的性能而且有價格上的優勢，在很多步進、伺服系統實際應用中。泊頭萬盛 聯軸器望采納！謝謝
KTR是外國品牌嗎?
是的

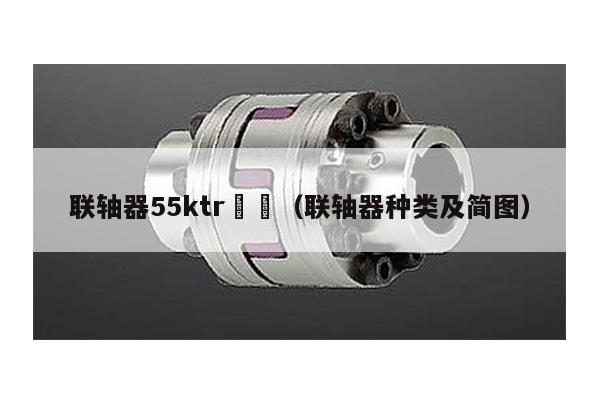

德國KTR 品牌簡介
KUPPLUNGSTECHNIK GMBH自從進入中國市場以來,憑借其優良的品質、豐富的產品種類以及慎嘩熱情的服務,在中國聯軸器市場取得了極大的成功,尤其是其ROTEX系列聯軸器,在中國的CNC以及工程機械行業占領了較大的市場份額。
KTR連軸器廣泛應用于工程機械、機床、冶金、石油化工設備及各種通用寬激行機械等，幾乎所有需要動力傳遞的機械設備中都要用到KTR的產品。由于其的性能和優良的品質，KTR的產品已為世界各地的設備廠商所采用。
KTR聯軸器特點：
有鋼質軸套,扭向鉛伏彈性,免維護,吸收振動;
軸向插入式安裝,失效保護;
良好的動態特性;設計緊湊,慣性小;
成品孔徑公差按照ISO標準為H7,鍵槽寬公差標準DIN 6885/1為JS9.
KTR聯軸器彈性體的正常工作溫度為-40-+100℃,允許的zui高瞬時溫度為120℃.彈性體的肖氏硬度通常為92 Shore A,若需傳遞更高扭矩,可選用硬度為95/98 Shore A和64D-F的彈性體.彈性體耐磨,抗油,抗臭氧,抗老化,其耐水解性適合熱帶氣候地區.由于具有的內部緩沖,能保護傳動不受過載的影響.
德國KTR公司主要產品有：KTR聯軸器、KTR曲面齒聯軸器、KTR尼龍曲面齒聯軸器、KTR特種曲面齒聯軸器、KTR扭力限制器、KTR漲緊套、KTR力矩轉速檢測儀
歐凱聯軸器好還是德國KTR聯軸器好?
嘿嘿。。。這個似乎很難比較呢？第一兩個品牌的聯軸器都是采用德國持技術，第二質量衡晌盯，精咐和度耐用方面也差不多，第三性價比方面歐凱聯軸器比謹前德國KTR聯軸器要高很多
設計題目：設計熱處理車間清洗零件用的傳送設備上的兩級圓柱齒輪減速箱。
目 錄
一 課程設計書 2
二 設計要求 2
三 設計步驟 2
1. 傳動裝置總體設計方案 3
2. 電動機的選擇 4
3. 確定傳動裝置的總傳動比和分配傳動比 5
4. 計算傳動裝置的運動和動力參數 5
5. 設計V帶和帶輪 6
6. 齒輪的設計 8
7. 滾動軸承和傳動軸的設計 19
8. 鍵聯接設計 26
9. 箱體結構的設計 27
10.潤滑密封設計 30
11.聯軸器設計 30
四 設計小結 31
五 參考資料 32
一. 課程設計書
設計課題:
設計一用于帶式運輸機上的兩級展開式圓柱齒輪減速器.運輸機連續單向運轉,載荷變化不大,空載起動,卷筒效率為0.96(包括其支承軸承效率的損失),減速器小批量生產,使用期限8年(300天/年),兩班制工作,運輸容許速度誤差為5%,車間有三相交流,電壓380/220V
表一:
題號
參數 1 2 3 4 5
運輸帶工作拉力（kN） 2.5 2.3 2.1 1.9 1.8
運輸帶工作速度（m/s） 1.0 1.1 1.2 1.3 1.4
卷筒直徑（mm） 250 250 250 300 300
二. 設計要求
1.減速器裝配圖一張(A1)。
2.CAD繪制軸、齒輪零件圖各一張(A3)。
3.設計說明書一份。
三. 設計步驟
1. 傳動裝置總體設計方案
2. 電動機的選擇
3. 確定傳動裝置的總傳動比和分配傳動比
4. 計算傳動裝置的運動和動力參數
5. 設計V帶和帶輪
6. 齒輪的設計
7. 滾動軸承和傳動軸的設計
8. 鍵聯接設計
9. 箱體結構設計
10. 潤滑密封設計
11. 聯軸器設計
1.傳動裝置總體設計方案:
1. 組成：傳動裝置由電機、減速器、工作機組成。
2. 特點：齒輪相對于軸承不對稱分布，故沿軸向載荷分布不均勻，
要求軸有較大的剛度。
3. 確定傳動方案：考慮到電機轉速高，傳動功率大，將V帶設置在高速級。
其傳動方案如下：
圖一:(傳動裝置總體設計圖)
初步確定傳動系統總體方案如:傳動裝置總體設計圖所示。
選擇V帶傳動和二級圓柱斜齒輪減速器（展開式）。
傳動裝置的總效率
＝0.96× × ×0.97×0.96＝0.759；
為V帶的效率, 為第一對軸承的效率，
為第二對軸承的效率， 為第三對軸承的效率，
為每對齒輪嚙合傳動的效率（齒輪為7級精度，油脂潤滑.
因是薄壁防護罩,采用開式效率計算)。
2.電動機的選擇
電動機所需工作功率為： P ＝P /η ＝1900×1.3/1000×0.759＝3.25kW, 執行機構的曲柄轉速為n＝ =82.76r/min，
經查表按推薦的傳動比合理范圍，V帶傳動的傳動比i ＝2～4，二級圓柱斜齒輪減速器傳動比i ＝8～40，
則總傳洞鎮念動比合理范圍為i ＝16～160，電動機轉速的可選范圍為n ＝i ×n＝（16～160）×82.76＝1324.16～13241.6r/min。
綜合考慮電動機和傳動裝置的尺寸、重量、價格和帶傳動、減速器的傳動比，
選定納困型號為旅悄Y112M—4的三相異步電動機，額定功率為4.0
額定電流8.8A，滿載轉速 1440 r/min，同步轉速1500r/min。
方案 電動機型號 額定功率
P
kw 電動機轉速
電動機重量
N 參考價格
元 傳動裝置的傳動比
同步轉速 滿載轉速 總傳動比 V帶傳動 減速器
1 Y112M-4 4 1500 1440 470 230 16.15 2.3 7.02
中心高
外型尺寸
L×（AC/2+AD）×HD 底腳安裝尺寸A×B 地腳螺栓孔直徑K 軸伸尺寸D×E 裝鍵部位尺寸F×GD
132 515× 345× 315 216 ×178 12 36× 80 10 ×41
3.確定傳動裝置的總傳動比和分配傳動比
（1） 總傳動比
由選定的電動機滿載轉速n 和工作機主動軸轉速n，可得傳動裝置總傳動比為 ＝n /n＝1440/82.76＝17.40
（2） 分配傳動裝置傳動比
＝ ×
式中 分別為帶傳動和減速器的傳動比。
為使V帶傳動外廓尺寸不致過大，初步取 ＝2.3，則減速器傳動比為 ＝ ＝17.40/2.3＝7.57
根據各原則，查圖得高速級傳動比為 ＝3.24，則 ＝ ＝2.33
4.計算傳動裝置的運動和動力參數
（1） 各軸轉速
＝ ＝1440/2.3＝626.09r/min
＝ ＝626.09/3.24＝193.24r/min
＝ / ＝193.24/2.33=82.93 r/min
= =82.93 r/min
（2） 各軸輸入功率
＝ × ＝3.25×0.96＝3.12kW
＝ ×η2× ＝3.12×0.98×0.95＝2.90kW
＝ ×η2× ＝2.97×0.98×0.95＝2.70kW
＝ ×η2×η4=2.77×0.98×0.97＝2.57kW
則各軸的輸出功率：
＝ ×0.98=3.06 kW
＝ ×0.98=2.84 kW
＝ ×0.98=2.65kW
＝ ×0.98=2.52 kW
（3） 各軸輸入轉矩
= × × N?m
電動機軸的輸出轉矩 =9550 =9550×3.25/1440=21.55 N?
所以: ＝ × × =21.55×2.3×0.96=47.58 N?m
＝ × × × =47.58×3.24×0.98×0.95=143.53 N?m
＝ × × × =143.53×2.33×0.98×0.95=311.35N?m
= × × =311.35×0.95×0.97=286.91 N?m
輸出轉矩： ＝ ×0.98=46.63 N?m
＝ ×0.98=140.66 N?m
＝ ×0.98=305.12N?m
＝ ×0.98=281.17 N?m
運動和動力參數結果如下表
軸名 功率P KW 轉矩T Nm 轉速r/min
輸入 輸出 輸入 輸出
電動機軸 3.25 21.55 1440
1軸 3.12 3.06 47.58 46.63 626.09
2軸 2.90 2.84 143.53 140.66 193.24
3軸 2.70 2.65 311.35 305.12 82.93
4軸 2.57 2.52 286.91 281.17 82.93
5.設計V帶和帶輪
⑴ 確定計算功率
查課本 表9-9得：
,式中 為工作情況系數， 為傳遞的額定功率,既電機的額定功率.
⑵ 選擇帶型號
根據 ， ,查課本 表8-8和 表8-9選用帶型為A型帶．
⑶ 選取帶輪基準直徑
查課本 表8-3和 表8-7得小帶輪基準直徑 ，則大帶輪基準直徑 ,式中ξ為帶傳動的滑動率，通常取（1%～2%），查課本 表8-7后取 。
⑷ 驗算帶速v
在5～25m/s范圍內，V帶充分發揮。
⑸ 確定中心距a和帶的基準長度
由于 ,所以初步選取中心距a： ，初定中心距 ，所以帶長,
= .查課本 表8-2選取基準長度 得實際中心距
取
⑹ 驗算小帶輪包角
，包角合適。
⑺ 確定v帶根數z
因 ，帶速 ，傳動比 ,
查課本 表8-5a或8-5c和8-5b或8-5d,并由內插值法得 .
查課本 表8-2得 =0.96.
查課本 表8-8,并由內插值法得 =0.96
由 公式8-22得
故選Z=5根帶。
⑻ 計算預緊力
查課本 表8-4可得 ,故:
單根普通V帶張緊后的初拉力為
⑼ 計算作用在軸上的壓軸力
利用 公式8-24可得:
6.齒輪的設計
（一）高速級齒輪傳動的設計計算
1． 齒輪材料，熱處理及精度
考慮此減速器的功率及現場安裝的限制，故大小齒輪都選用硬齒面漸開線斜齒輪
（1） 齒輪材料及熱處理
① 材料：高速級小齒輪選用 鋼調質，齒面硬度為小齒輪 280HBS 取小齒齒數 =24
高速級大齒輪選用 鋼正火，齒面硬度為大齒輪 240HBS Z =i×Z =3.24×24=77.76 取Z =78.
② 齒輪精度
按GB/T10095－1998，選擇7級，齒根噴丸強化。
2．初步設計齒輪傳動的主要尺寸
按齒面接觸強度設計
確定各參數的值:
①試選 =1.6
查課本 圖10-30 選取區域系數 Z =2.433
由課本 圖10-26
則
②由課本 公式10-13計算應力值環數
N =60n j =60×626.09×1×（2×8×300×8）
=1.4425×10 h
N = =4.45×10 h #(3.25為齒數比,即3.25= )
③查課本 10-19圖得：K =0.93 K =0.96
④齒輪的疲勞強度極限
取失效概率為1%,安全系數S=1,應用 公式10-12得:
[ ] = =0.93×550=511.5
[ ] = =0.96×450=432
許用接觸應力
⑤查課本由 表10-6得： =189.8MP
由 表10-7得: =1
T=95.5×10 × =95.5×10 ×3.19/626.09
=4.86×10 N.m
3.設計計算
①小齒輪的分度圓直徑d
=
②計算圓周速度
③計算齒寬b和模數
計算齒寬b
b= =49.53mm
計算摸數m
初選螺旋角 =14
=
④計算齒寬與高之比
齒高h=2.25 =2.25×2.00=4.50
= =11.01
⑤計算縱向重合度
=0.318 =1.903
⑥計算載荷系數K
使用系數 =1
根據 ,7級精度, 查課本由 表10-8得
動載系數K =1.07,
查課本由 表10-4得K 的計算公式:
K = +0.23×10 ×b
=1.12+0.18(1+0.6 1) ×1+0.23×10 ×49.53=1.42
查課本由 表10-13得: K =1.35
查課本由 表10-3 得: K = =1.2
故載荷系數:
K＝K K K K =1×1.07×1.2×1.42=1.82
⑦按實際載荷系數校正所算得的分度圓直徑
d =d =49.53× =51.73
⑧計算模數
=
4. 齒根彎曲疲勞強度設計
由彎曲強度的設計公式
≥
⑴ 確定公式內各計算數值
① 小齒輪傳遞的轉矩 ＝48.6kN?m
確定齒數z
因為是硬齒面，故取z ＝24，z ＝i z ＝3.24×24＝77.76
傳動比誤差 i＝u＝z / z ＝78/24＝3.25
Δi＝0.032％ 5％，允許
② 計算當量齒數
z ＝z /cos ＝24/ cos 14 ＝26.27
z ＝z /cos ＝78/ cos 14 ＝85.43
③ 初選齒寬系數
按對稱布置，由表查得 ＝1
④ 初選螺旋角
初定螺旋角 ＝14
⑤ 載荷系數K
K＝K K K K =1×1.07×1.2×1.35＝1.73
⑥ 查取齒形系數Y 和應力校正系數Y
查課本由 表10-5得:
齒形系數Y ＝2.592 Y ＝2.211
應力校正系數Y ＝1.596 Y ＝1.774
⑦ 重合度系數Y
端面重合度近似為 ＝[1.88-3.2×（ ）] ＝[1.88－3.2×（1/24＋1/78）]×cos14 ＝1.655
＝arctg（tg /cos ）＝arctg（tg20 /cos14 ）＝20.64690
＝14.07609
因為 ＝ /cos ，則重合度系數為Y ＝0.25+0.75 cos / ＝0.673
⑧ 螺旋角系數Y
軸向重合度 ＝ ＝1.825,
Y ＝1－ ＝0.78
⑨ 計算大小齒輪的
安全系數由表查得S ＝1.25
工作壽命兩班制，8年，每年工作300天
小齒輪應力循環次數N1＝60nkt ＝60×271.47×1×8×300×2×8＝6.255×10
大齒輪應力循環次數N2＝N1/u＝6.255×10 /3.24＝1.9305×10
查課本由 表10-20c得到彎曲疲勞強度極限
小齒輪 大齒輪
查課本由 表10-18得彎曲疲勞壽命系數:
K =0.86 K =0.93
取彎曲疲勞安全系數 S=1.4
[ ] =
[ ] =
大齒輪的數值大.選用.
⑵ 設計計算
① 計算模數
對比計算結果，由齒面接觸疲勞強度計算的法面模數m 大于由齒根彎曲疲勞強度計算的法面模數，按GB/T1357-1987圓整為標準模數,取m =2mm但為了同時滿足接觸疲勞強度，需要按接觸疲勞強度算得的分度圓直徑d =51.73 來計算應有的齒數.于是由:
z = =25.097 取z =25
那么z =3.24×25=81
② 幾何尺寸計算
計算中心距 a= = =109.25
將中心距圓整為110
按圓整后的中心距修正螺旋角
=arccos
因 值改變不多,故參數 , , 等不必修正.
計算大.小齒輪的分度圓直徑
d = =51.53
d = =166.97
計算齒輪寬度
B=
圓整的
（二） 低速級齒輪傳動的設計計算
⑴ 材料：低速級小齒輪選用 鋼調質，齒面硬度為小齒輪 280HBS 取小齒齒數 =30
速級大齒輪選用 鋼正火，齒面硬度為大齒輪 240HBS z =2.33×30=69.9 圓整取z =70.
⑵ 齒輪精度
按GB/T10095－1998，選擇7級，齒根噴丸強化。
⑶ 按齒面接觸強度設計
1. 確定公式內的各計算數值
①試選K =1.6
②查課本由 圖10-30選取區域系數Z =2.45
③試選 ,查課本由 圖10-26查得
=0.83 =0.88 =0.83+0.88=1.71
應力循環次數
N =60×n ×j×L =60×193.24×1×(2×8×300×8)
=4.45×10
N = 1.91×10
由課本 圖10-19查得接觸疲勞壽命系數
K =0.94 K = 0.97
查課本由 圖10-21d
按齒面硬度查得小齒輪的接觸疲勞強度極限 ,
大齒輪的接觸疲勞強度極限
取失效概率為1%,安全系數S=1,則接觸疲勞許用應力
[ ] = =
[ ] = =0.98×550/1=517
[ 540.5
查課本由 表10-6查材料的彈性影響系數Z =189.8MP
選取齒寬系數
T=95.5×10 × =95.5×10 ×2.90/193.24
=14.33×10 N.m
=65.71
2. 計算圓周速度
0.665
3. 計算齒寬
b= d =1×65.71=65.71
4. 計算齒寬與齒高之比
模數 m =
齒高 h=2.25×m =2.25×2.142=5.4621
=65.71/5.4621=12.03
5. 計算縱向重合度
6. 計算載荷系數K
K =1.12+0.18(1+0.6 +0.23×10 ×b
=1.12+0.18(1+0.6)+ 0.23×10 ×65.71=1.4231
使用系數K =1
同高速齒輪的設計,查表選取各數值
=1.04 K =1.35 K =K =1.2
故載荷系數
K＝ =1×1.04×1.2×1.4231=1.776
7. 按實際載荷系數校正所算的分度圓直徑
d =d =65.71×
計算模數
3. 按齒根彎曲強度設計
m≥
一確定公式內各計算數值
（1） 計算小齒輪傳遞的轉矩 ＝143.3kN?m
（2） 確定齒數z
因為是硬齒面，故取z ＝30，z ＝i ×z ＝2.33×30＝69.9
傳動比誤差 i＝u＝z / z ＝69.9/30＝2.33
Δi＝0.032％ 5％，允許
（3） 初選齒寬系數
按對稱布置，由表查得 ＝1
（4） 初選螺旋角
初定螺旋角 ＝12
（5） 載荷系數K
K＝K K K K =1×1.04×1.2×1.35＝1.6848
（6） 當量齒數
z ＝z /cos ＝30/ cos 12 ＝32.056
z ＝z /cos ＝70/ cos 12 ＝74.797
由課本 表10-5查得齒形系數Y 和應力修正系數Y
（7） 螺旋角系數Y
軸向重合度 ＝ ＝2.03
Y ＝1－ ＝0.797
（8） 計算大小齒輪的
查課本由 圖10-20c得齒輪彎曲疲勞強度極限
查課本由 圖10-18得彎曲疲勞壽命系數
K =0.90 K =0.93 S=1.4
[ ] =
[ ] =
計算大小齒輪的 ,并加以比較
大齒輪的數值大,選用大齒輪的尺寸設計計算.
① 計算模數
對比計算結果，由齒面接觸疲勞強度計算的法面模數m 大于由齒根彎曲疲勞強度計算的法面模數，按GB/T1357-1987圓整為標準模數,取m =3mm但為了同時滿足接觸疲勞強度，需要按接觸疲勞強度算得的分度圓直徑d =72.91 來計算應有的齒數.
z = =27.77 取z =30
z =2.33×30=69.9 取z =70
② 初算主要尺寸
計算中心距 a= = =102.234
將中心距圓整為103
修正螺旋角
=arccos
因 值改變不多,故參數 , , 等不必修正
分度圓直徑
d = =61.34
d = =143.12
計算齒輪寬度
圓整后取
低速級大齒輪如上圖：
V帶齒輪各設計參數附表
1.各傳動比
V帶 高速級齒輪 低速級齒輪
2.3 3.24 2.33
2. 各軸轉速n
(r/min)
(r/min) (r/min)
(r/min)
626.09 193.24 82.93 82.93
3. 各軸輸入功率 P
（kw）
（kw）
（kw）
(kw)
3.12 2.90 2.70 2.57
4. 各軸輸入轉矩 T
(kN?m)
(kN?m) (kN?m) (kN?m)
47.58 143.53 311.35 286.91
5. 帶輪主要參數
小輪直徑 （mm） 大輪直徑 （mm）
中心距a（mm） 基準長度 （mm）
帶的根數z
90 224 471 1400 5
7.傳動軸承和傳動軸的設計
1. 傳動軸承的設計
⑴. 求輸出軸上的功率P ，轉速 ，轉矩
P =2.70KW =82.93r/min
=311.35N．m
⑵. 求作用在齒輪上的力
已知低速級大齒輪的分度圓直徑為
=143.21
而 F =
F = F
F = F tan =4348.16×0.246734=1072.84N
圓周力F ，徑向力F 及軸向力F 的方向如圖示:
⑶. 初步確定軸的最小直徑
先按課本15-2初步估算軸的最小直徑,選取軸的材料為45鋼,調質處理,根據課本 取
輸出軸的最小直徑顯然是安裝聯軸器處的直徑 ,為了使所選的軸與聯軸器吻合,故需同時選取聯軸器的型號
查課本 ,選取
因為計算轉矩小于聯軸器公稱轉矩,所以
查《機械設計手冊》
選取LT7型彈性套柱銷聯軸器其公稱轉矩為500Nm,半聯軸器的孔徑
⑷. 根據軸向定位的要求確定軸的各段直徑和長度
① 為了滿足半聯軸器的要求的軸向定位要求,Ⅰ-Ⅱ軸段右端需要制出一軸肩,故取Ⅱ-Ⅲ的直徑 ;左端用軸端擋圈定位,按軸端直徑取擋圈直徑 半聯軸器與 為了保證軸端擋圈只壓在半聯軸器上而不壓在軸端上, 故Ⅰ-Ⅱ的長度應比 略短一些,現取
② 初步選擇滾動軸承.因軸承同時受有徑向力和軸向力的作用,故選用單列角接觸球軸承.參照工作要求并根據 ,由軸承產品目錄中初步選取0基本游隙組 標準精度級的單列角接觸球軸承7010C型.
D B
軸承代號
45 85 19 58.8 73.2 7209AC
45 85 19 60.5 70.2 7209B
45 100 25 66.0 80.0 7309B
50 80 16 59.2 70.9 7010C
50 80 16 59.2 70.9 7010AC
50 90 20 62.4 77.7 7210C
2. 從動軸的設計
對于選取的單向角接觸球軸承其尺寸為的 ,故 ;而 .
右端滾動軸承采用軸肩進行軸向定位.由手冊上查得7010C型軸承定位軸肩高度 mm,
③ 取安裝齒輪處的軸段 ;齒輪的右端與左軸承之間采用套筒定位.已知齒輪 的寬度為75mm,為了使套筒端面可靠地壓緊齒輪,此軸段應略短于輪轂寬度,故取 . 齒輪的左端采用軸肩定位,軸肩高3.5,取 .軸環寬度 ,取b=8mm.
④ 軸承端蓋的總寬度為20mm(由減速器及軸承端蓋的結構設計而定) .根據軸承端蓋的裝拆及便于對軸承添加潤滑脂的要求,取端蓋的外端面與半聯軸器右端面間的距離 ,故取 .
⑤ 取齒輪距箱體內壁之距離a=16 ,兩圓柱齒輪間的距離c=20 .考慮到箱體的鑄造誤差,在確定滾動軸承位置時,應距箱體內壁一段距離 s,取s=8 ,已知滾動軸承寬度T=16 ,
高速齒輪輪轂長L=50 ,則
至此,已初步確定了軸的各端直徑和長度.
5. 求軸上的載荷
首先根據結構圖作出軸的計算簡圖, 確定頂軸承的支點位置時,
查《機械設計手冊》20-149表20.6-7.
對于7010C型的角接觸球軸承,a=16.7mm,因此,做為簡支梁的軸的支承跨距.
傳動軸總體設計結構圖:
(從動軸)
(中間軸)
(主動軸)
從動軸的載荷分析圖:
6. 按彎曲扭轉合成應力校核軸的強度
根據
= =
前已選軸材料為45鋼，調質處理。
查表15-1得[ ]=60MP
〈 [ ] 此軸合理安全
7. 精確校核軸的疲勞強度.
⑴. 判斷危險截面
截面A,Ⅱ,Ⅲ,B只受扭矩作用。所以A Ⅱ Ⅲ B無需校核.從應力集中對軸的疲勞強度的影響來看,截面Ⅵ和Ⅶ處過盈配合引起的應力集中最嚴重,從受載來看,截面C上的應力最大.截面Ⅵ的應力集中的影響和截面Ⅶ的相近,但是截面Ⅵ不受扭矩作用,同時軸徑也較大,故不必做強度校核.截面C上雖然應力最大,但是應力集中不大,而且這里的直徑最大,故C截面也不必做強度校核,截面Ⅳ和Ⅴ顯然更加不必要做強度校核.由第3章的附錄可知,鍵槽的應力集中較系數比過盈配合的小，因而,該軸只需膠合截面Ⅶ左右兩側需驗證即可.
⑵. 截面Ⅶ左側。
抗彎系數 W=0.1 = 0.1 =12500
抗扭系數 =0.2 =0.2 =25000
截面Ⅶ的右側的彎矩M為
截面Ⅳ上的扭矩 為 =311.35
截面上的彎曲應力
截面上的扭轉應力
= =
軸的材料為45鋼。調質處理。
由課本 表15-1查得：
因
經插入后得
2.0 =1.31
軸性系數為
=0.85
K =1+ =1.82
K =1+ （ -1）=1.26
所以
綜合系數為： K =2.8
K =1.62
碳鋼的特性系數 取0.1
取0.05
安全系數
S = 25.13
S 13.71
≥S=1.5 所以它是安全的
截面Ⅳ右側
抗彎系數 W=0.1 = 0.1 =12500
抗扭系數 =0.2 =0.2 =25000
截面Ⅳ左側的彎矩M為 M=133560
截面Ⅳ上的扭矩 為 =295
截面上的彎曲應力
截面上的扭轉應力
= = K =
K =
所以
綜合系數為：
K =2.8 K =1.62
碳鋼的特性系數
取0.1 取0.05
安全系數
S = 25.13
S 13.71
≥S=1.5 所以它是安全的
8.鍵的設計和計算
①選擇鍵聯接的類型和尺寸
一般8級以上精度的尺寸的齒輪有定心精度要求，應用平鍵.
根據 d =55 d =65
查表6-1取： 鍵寬 b =16 h =10 =36
b =20 h =12 =50
②校和鍵聯接的強度
查表6-2得 [ ]=110MP
工作長度 36-16=20
50-20=30
③鍵與輪轂鍵槽的接觸高度
K =0.5 h =5
K =0.5 h =6
由式（6-1）得：
＜[ ]
＜[ ]
兩者都合適
取鍵標記為：
鍵2：16×36 A GB/T1096-1979
鍵3：20×50 A GB/T1096-1979
9.箱體結構的設計
減速器的箱體采用鑄造（HT200）制成，采用剖分式結構為了保證齒輪佳合質量，
大端蓋分機體采用 配合.
1. 機體有足夠的剛度
在機體為加肋，外輪廓為長方形，增強了軸承座剛度
2. 考慮到機體內零件的潤滑，密封散熱。
因其傳動件速度小于12m/s，故采用侵油潤油，同時為了避免油攪得沉渣濺起，齒頂到油池底面的距離H為40mm
為保證機蓋與機座連接處密封，聯接凸緣應有足夠的寬度，聯接表面應精創，其表面粗糙度為
3. 機體結構有良好的工藝性.
鑄件壁厚為10，圓角半徑為R=3。機體外型簡單，拔模方便.
4. 對附件設計
A 視孔蓋和窺視孔
在機蓋頂部開有窺視孔，能看到 傳動零件齒合區的位置，并有足夠的空間，以便于能伸入進行操作，窺視孔有蓋板，機體上開窺視孔與凸緣一塊，有便于機械加工出支承蓋板的表面并用墊片加強密封，蓋板用鑄鐵制成，用M6緊固
B 油螺塞：
放油孔位于油池最底處，并安排在減速器不與其他部件靠近的一側，以便放油，放油孔用螺塞堵住，因此油孔處的機體外壁應凸起一塊，由機械加工成螺塞頭部的支承面，并加封油圈加以密封。
C 油標：
油標位在便于觀察減速器油面及油面穩定之處。
油尺安置的部位不能太低，以防油進入油尺座孔而溢出.
D 通氣孔：
由于減速器運轉時，機體內溫度升高，氣壓增大，為便于排氣，在機蓋頂部的窺視孔改上安裝通氣器，以便達到體內為壓力平衡.
E 蓋螺釘：
啟蓋螺釘上的螺紋長度要大于機蓋聯結凸緣的厚度。
釘桿端部要做成圓柱形，以免破壞螺紋.
F 位銷：
為保證剖分式機體的軸承座孔的加工及裝配精度，在機體聯結凸緣的長度方向各安裝一圓錐定位銷，以提高定位精度.
G 吊鉤：
在機蓋上直接鑄出吊鉤和吊環，用以起吊或搬運較重的物體.
減速器機體結構尺寸如下：
名稱 符號 計算公式 結果
箱座壁厚
10
箱蓋壁厚
9
箱蓋凸緣厚度
12
箱座凸緣厚度
15
箱座底凸緣厚度
25
地腳螺釘直徑
M24
地腳螺釘數目
查手冊 6
軸承旁聯接螺栓直徑
M12
機蓋與機座聯接螺栓直徑
=（0.5~0.6）
M10
軸承端蓋螺釘直徑
=（0.4~0.5）
10
視孔蓋螺釘直徑
=（0.3~0.4）
8
定位銷直徑
=（0.7~0.8）
8
， ， 至外機壁距離
查機械課程設計指導書表4 34
22
18
， 至凸緣邊緣距離
查機械課程設計指導書表4 28
16
外機壁至軸承座端面距離
= + +（8~12）
50
大齒輪頂圓與內機壁距離
1.2
15
齒輪端面與內機壁距離
10
機蓋，機座肋厚
9 8.5
軸承端蓋外徑
+（5~5.5）
120（1軸）125（2軸）
150（3軸）
軸承旁聯結螺栓距離
120（1軸）125（2軸）
150（3軸）
10. 潤滑密封設計
對于二級圓柱齒輪減速器，因為傳動裝置屬于輕型的，且傳速較低，所以其速度遠遠小于 ，所以采用脂潤滑，箱體內選用SH0357-92中的50號潤滑，裝至規定高度.
油的深度為H+
H=30 =34
所以H+ =30+34=64
其中油的粘度大，化學合成油，潤滑效果好。
密封性來講為了保證機蓋與機座聯接處密封，聯接
凸緣應有足夠的寬度，聯接表面應精創，其表面粗度應為
密封的表面要經過刮研。而且，凸緣聯接螺柱之間的距離不宜太
大，國150mm。并勻均布置，保證部分面處的密封性。
11.聯軸器設計
1.類型選擇.
為了隔離振動和沖擊，選用彈性套柱銷聯軸器.
2.載荷計算.
公稱轉矩：T=9550 9550 333.5
