彈性柱銷齒式聯軸器詳細資料大全
彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接。彈性柱銷齒式聯軸器具有良好的補償軸向，徑向和角向軸線偏移性能，減振性能好，結構簡單，工作平穩可靠，無噪音，不用潤滑，維護方便，裝拆簡單，工藝性好，成本低，可派生為多種結構形勢，通用性好，適用范圍廣泛，便于推廣。
基本介紹 中文名 ：彈性柱銷齒式聯軸器 外文名 ：elastic pin coupling 用途 ：傳遞轉矩，實現兩半聯軸器聯接 優點 ：通用性強、套用范圍廣 分類 ：LZ、LZZ、LZD、LZJ 結構及分類,主要特點,組裝步驟,使用場合,最佳化設計, 結構及分類 兩個半聯軸凸緣外緣和外套內緣制成半徑相同半圓形凹槽，組成柱銷孔，嵌入彈性柱銷。主動軸半聯軸通過柱銷，帶動外套，外套通過柱銷帶動從動軸半聯軸器轉動，以傳遞扭矩。聯軸器的軸孔和鍵槽型式及尺寸，可按（GB/T3852-1977）《聯軸器軸孔和聯結型式及尺寸》 標準的規定加工，可用脹緊聯結套（鎖緊盤）聯結。 1、LZ型彈性柱銷齒式聯軸器 LZ型彈性柱銷齒式聯軸器 2、LZD型錐形軸孔彈性柱銷齒式聯軸器 LZD型錐形軸孔彈性柱銷齒式聯軸器 3、LZJ型接中間軸彈性柱銷齒式聯軸器 LZJ型接中間軸彈性柱銷齒式聯軸器 4、LZZ型帶制動輪彈性柱銷齒式聯軸器 LZZ型帶制動輪彈性柱銷齒式聯軸器 主要稿褲特點 該聯軸器具有以下特點： （1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。 （2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工工具機 （3）維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。 （4）尼龍柱銷為自潤材料，不需潤鍵宴簡滑，不僅節省潤滑油，而且凈化工作環境。 （5）減振動能差，噪聲較大。 彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。 它集中標準彈性聯軸器有不同結構的優點，例如具有梅花形彈性聯軸器的優點：彈性元件受到擠壓，結構簡單，可靠性高。克服了梅花彈性聯軸器的缺點：更換彈性元件時，必須移動半聯軸器，雙法蘭梅花型彈性聯軸器雖可不用移動半聯軸器也能更換彈性元件，但結構復雜，成本高，增加質量和轉動慣量，套用范圍受到限制，傳遞相同轉矩時，徑向尺寸比彈性套柱銷聯軸器要小的多，質量輕，轉動慣量小。 組裝步驟 ZLZ型接中間軸彈性柱銷齒式聯軸器的五大組裝步驟如下分析： 1、將外環套在半聯軸器上并合適的擋板裝在半聯軸器的凸緣上，用螺絲將外環和半聯軸器固定。 2、將尼龍棒填進外環與半聯軸器之間的孔中。 3、將另外一個半聯軸器裝在外環里。 4、將另外的尼龍棒裝入外環與半聯軸器的孔中。 5、最后用螺絲將另一個擋板與聯軸器外環固定。 通過以上的步驟我們了解了彈性柱銷齒式聯軸器的組裝過程，其功能則是在工作時通過對尼龍棒縱斷面的剪下來傳遞轉矩的，可部分代替齒式聯軸器。 使用場合 彈性柱銷齒式聯軸器的尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。適用場合：彈性柱銷齒祥坦式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。彈性元件柱銷的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪下，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。 彈性柱銷齒式聯軸器最突出的優點之一是只需一次對中安裝，更換彈性元件時，不用移動半聯軸器，可減少輔助工時，提高生產效率，尤其適用于軸線對中安裝困難，要求盡量減少輔助時，提供生產效率，尤其適用于軸線對中安裝困難，要求盡量減少輔助工況環境。 最佳化設計 彈性柱銷齒式聯軸器的基本參數和尺寸主要是針對軸孔直徑≧12mm而規定的。而對于軸孔直徑≦12mm的聯軸器基本參數和主要尺寸沒有具體的參考。在實際生產中，有時會用到軸孔直徑小于12mm的聯軸器，這就要求設計出非標的聯軸器。電動機和輸出軸間采用小型彈性柱銷齒式聯軸器聯接，原來的結構有時會造成電動機的載荷傳遞失效。 改進前的結構和原理改進前的電動機和聯軸器的聯接情況是：電動機與半聯軸器配合部位為6mm,長度為32mm,軸上無鍵槽，無法實現鍵聯接傳遞扭矩，根據電動機的裝配要求，電動機與半聯軸器孔采用過渡配合之間，扭矩主要靠固定在半聯軸器上的兩個緊定螺釘傳遞，在使用過程中，此結構存在下列不足： （1）電動機軸和緊定螺釘之間是線面接觸，接觸面特別小，傳遞扭矩十分有限。 （2）螺紋聯接不具有防松功能，經過幾次拆裝和長時間運轉，會造成半聯軸器軸和電動機軸的相對轉動和軸向竄動，致使設備無法工作。 改進后的結構和工作原理針對以上情況，我們改進了半聯軸器的結構形式，首先將半聯軸器4整體加工成成品，然后用線切割工具機沿軸徑中心的位置將此件分成兩件，主件為半聯軸器本體附屬檔案為鎖緊塊，改進后半聯軸器的主體遠離電機端，內孔完整，保證了電機軸的同軸度要求，電動機軸、主體和鎖緊塊通過內六角螺釘和彈簧墊圈聯接在一起，由于鎖緊塊式半聯軸器加工成品后切割的，因此組裝后不會影響半聯軸器的主體和電動機同軸度的要求。 套用此結構，轉矩傳遞部位有原來的線和面接觸變成了面和面的接觸，沿軸向接觸長度增大，進而增大了電動機和聯軸器的接觸面積，也可以傳遞大的扭矩了，內六角螺釘和鎖緊塊間的彈簧墊圈具有防松作用，在聯軸器高速旋轉時，內六角螺釘不會松動。套用此結構形式的聯軸器，經過實際使用驗證，能夠很好的實現扭矩的傳遞，在其它的小型聯軸器的結構中，套用此結構，也能達到很多好的效果。
彈性聯軸器有哪些種類
ML梅花彈性聯軸器
MLL制動輪梅花彈性聯軸器
XLD星形彈洞緩性聯軸器
HL彈性柱銷
聯軸器
HLL帶制動輪彈性柱銷聯軸器
TL彈性柱銷套聯軸器
TLL制動輪彈性柱銷聯軸器
MLZ、MLS法蘭型梅花彈性聯軸器
ZL彈性柱銷齒式聯軸器
ZLL制動輪彈性柱銷齒
式聯軸器
膜片彈性聯軸器
JS蛇型彈簧聯軸器
UL輪胎彈性聯軸器
LLA輪胎彈性聯軸器等
芯型聯軸器沒有什么大品牌，質量有得住就好。國內比較知名生產廠家的有基科
，很多鍵旁耦合器都用稿顫橡他家的芯型聯軸器。
目前常用的聯軸器型號和應用場合
更多型號請詢問上海松銘傳動機械有限公司技術部
聯軸器是機械傳動系統中的重要組成部分，常用于聯結兩軸或軸與回轉件以傳遞扭矩及運動，廣泛的應用于冶金、化工、機械、車船、電子、飛機等工業部門。
聯軸器一般分為剛性聯軸器和撓性聯軸器兩大類。
1、剛性聯軸器:
剛性聯軸器有剛性元件組成，適用于兩軸線許用相對位移量甚微的場合。此類聯軸器結構簡單，體積小，成本低。
撓性聯軸器
撓性聯軸器又分為金屬彈性元件撓性聯軸器和非金屬彈性元件撓性聯軸器兩大類。
(1)金屬彈性元件撓性聯軸器:
金屬彈性元件撓性聯軸器有以下主要特點:
1.彈性元件強度較高，比傳遞同等扭矩鄭銀彎的其它聯軸器體積小，結構緊湊。
2.性能穩定，使用壽命長。
3.制造較復雜，成本較高。
金屬彈性元件多為膜片、波紋管、連桿、金屬卷簧、板簧。金屬彈性元件聯軸器廣泛地應用于:
1.具有較大功率和較高轉速的泵和風機，大功率的內燃機、壓氣機、燃氣輪機。
2.具有沖擊扭矩較大，負載變化劇烈的破碎機械。
3.精密傳動機械，數據傳輸系統，如數控機床。
4.有高溫、高精度要求的如紡織、造紙、印刷、包裝機械。
5.本公司生產的膜片聯軸器屬此類型聯軸器。
(2)非金屬彈性元件撓性聯軸器:
非金屬撓性元件的材料主要是橡膠以及工程塑料(尼龍).使用非金屬彈性元件的聯軸器具有以下特點:
1.具有較高的阻尼減震特性，消震能力較強。
2.具有結構多樣及良好的喊悶絕緣性能。
3.耐油性和耐熱性比較差，負荷性能不夠穩定。
4.在運轉中無需潤滑，維護簡便.
5.本公司生產的非金屬彈性元件撓性聯軸器品種有柱銷聯軸器、柱銷齒式聯軸器、彈性柱銷聯軸器、梅花彈性聯軸器、輪胎式聯軸器、滑塊式聯軸器、尼龍內齒圈鼓式聯軸器。
聯軸器的選定:
1.選擇適當的形式:根據機械特性的要求，如傳遞扭矩大小、剛度要求、震動、沖擊、耐酸堿腐蝕、傳動精度等等，確定合適的類型。
2.計算扭矩:
聯軸器傳遞的最大扭矩應小于許用扭矩值.最大扭矩的確定應考慮機器制動所需要加減速扭矩和過載扭矩.但是在設計時資料不足或分析困難，最大扭矩不易確定時，可按計算扭矩選用.即不超過許用扭矩值。
計算扭矩Tc:用下列公式計算
Tc=KT
T=9550×Pw/n=7020×PH/n
式中T=理論扭矩N.m
K---工作情況系數，可參考JB/ZQ4383-86 《聯軸器的載荷分類及工作情況系數》選用，通常1﹤K﹤5。
Pw ---驅動功率，Kw
PH---驅動功率，馬力
n----轉速，rpm
3.確定孔徑范圍(注:主從動軸徑不同時，應按大端直徑選用聯軸器的規格)。
4.確定軸孔徑及鍵搏頃(或脹緊聯結套)的形式。

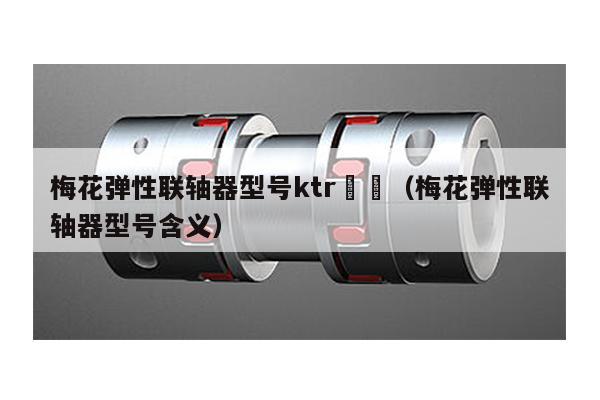

聯軸器中星形與梅花形有什么優缺點
星形彈性聯軸器是從梅花形彈性聯軸器遲沖乎演變過來的,故星形彈性聯軸器又稱作星形梅花彈性聯軸器,它也是我們常用的聯軸器類型之一,其結構型式類似于梅花聯軸器,但也有細微的區別。星形聯軸器和梅花聯軸器都屬于彈性聯軸器，組合形式及其相似，是兩個軸轂中間夾著一個彈性體，根據這個彈性體的形狀不同，這兩種聯軸器軸轂爪形不一樣，但可以相互替換。
這兩種聯軸器軸轂爪形不一樣，梅花聯軸器的軸轂爪形比較圓滑一些，這是因為梅花形彈性體的花瓣是圓形的，而星形彈性聯軸器的軸轂爪形則和其星形彈性體一致，有一定角度的棱角，看起來和星星的形狀比較接近，所以我們就稱其為星形彈性體。星形彈性聯軸器的性能頗多，結構簡單，維護方便，具有一定補償兩軸相對偏移、減振、緩沖性能，徑向尺寸小、不用潤滑，承載能力較高等，比碼悉較適用于聯接兩同軸線，起動頻繁，正判睜反轉多變的傳動系統中，且其傳動轉矩為20-25000N.m，工作溫度-35-80℃，8種結構型式更是擴大了使用范圍。在其他彈性聯軸器不能滿足您的使用時也可考慮一下用星形彈性聯軸器來替代。
