本文目錄一覽：
KTR是外國品牌嗎?
是的

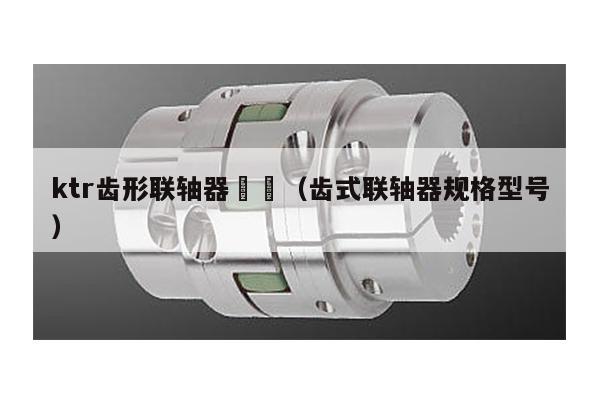

德國KTR 品牌簡介
KUPPLUNGSTECHNIK GMBH自從進入中國市場以來,憑借其優良的品質、豐富的產品種類以及熱情的服務,在中國聯軸器市場取得了極大的成功,尤其是其ROTEX系列聯軸器,在中國的CNC以及工程機械行業占領了較大的市場份額。
KTR連軸器廣泛應用于工程機械、機床、冶金、石油化工設備及各種通用機械等，幾乎所有需要動力傳遞的機械設備中都要用到KTR的產品。由于其的性能和優良的品質，KTR的產品已為世界各地的設備廠商所采用。
KTR聯軸器特點：
有鋼質軸套,扭向彈性,免維護,吸收振動;
軸向插入式安裝,失效保護;
良好的動態特性;設計緊湊,慣性小;
成品孔徑公差按照ISO標準為H7,鍵槽寬公差標準DIN 6885/1為JS9.
KTR聯軸器彈性體的正常工作溫度為-40-+100℃,允許的zui高瞬時溫度為120℃.彈性體的肖氏硬度通常為92 Shore A,若需傳遞更高扭矩,可選用硬度為95/98 Shore A和64D-F的彈性體.彈性體耐磨,抗油,抗臭氧,抗老化,其耐水解性適合熱帶氣候地區.由于具有的內部緩沖,能保護傳動不受過載的影響寬激行.
德國KTR公司主要產品有：KTR聯軸鉛伏器、KTR曲面齒聯軸器、KTR尼龍曲面齒慎嘩聯軸器、KTR特種曲面齒聯軸器、KTR扭力限制器、KTR漲緊套、KTR力矩轉速檢測儀
十字滑塊聯軸器的型號有哪些？
聯軸器的種類:
1）剛性聯軸器(無補償能力)
2）撓性聯軸器（有補償能力）： 1（無彈性元件）2（ 有彈性元件 ）
一 無彈性元件的撓性聯軸器： 這類聯軸器因具有撓性，故可補償兩軸的相對位移。但因無彈性元件，故不能緩沖減振。常用的有以下幾種：
1 凸緣聯軸器(1)
這是普通凸緣聯軸器,采用鉸制孔用螺拴聯接 ，并靠鉸制孔(對應鉸制孔螺栓) 螺拴來對中,依靠螺拴的抗剪切能力傳遞扭矩。
2 凸緣聯軸器(2)
這是采用普通螺拴聯接的凸緣聯軸器，依靠兩半聯軸器結合面上摩擦力傳遞扭矩。
3 凸緣聯軸器(3)
這也是采用鉸制孔用螺栓聯接的凸緣聯軸器，但半聯軸器外緣有防護邊, 這種結構主要保證聯軸器運行時的安全性。
4 十字滑塊聯軸器
十字滑塊聯軸器屬于撓性聯軸器；由兩個端面上開有凹型槽的半聯軸器和兩面帶有凸牙的中間盤組成。凸牙可在凹槽中滑動，可以補償安裝及運轉時兩軸間的相對位移。一般運用于轉速n小于250r/min,軸的剛度較大，無劇烈沖擊處。
5 滑塊聯軸器
滑塊聯軸器是由兩個帶凹槽的半聯軸器和一個方形滑塊組成，滑塊材料通常為夾布鉸木制成。由于中間滑塊的質量較小，具有彈性，可應用于較高的轉速。結構簡單、緊湊、適用于小功率、高轉速而無劇烈沖擊處。
6 萬向聯軸器
十字軸式萬向聯軸器，由兩個叉形接頭、一個中間聯接件和軸組成。屬于一個可動的聯接，且允許兩軸間有較大的夾角（夾角α可達35°-45°)。結構緊湊、維護方便，廣泛應用于汽車、多頭鉆床等機器的傳動系統。
7齒式聯軸器
齒形聯軸器由兩個帶有內齒及凸緣的外套和兩個帶有外齒的內套筒組成。依靠內外齒相嚙合傳遞扭矩。齒輪的齒廓曲線為漸開線，嚙合角為20°。 這類聯軸器能傳遞很大的轉矩，并允許有較大的偏移量，安裝精度要求不高，常用于重型機械中。
二 有彈性元件的撓性聯軸器
這類聯軸器因裝有彈性元件，不僅可以補償兩軸間的相對位移，而且具有緩沖減振的能力。彈性元件所能儲蓄的能量越多，則聯軸器的緩沖能力愈強；彈性元件的彈性滯后性能與彈性變形時零件間的摩擦功愈大、則聯軸器的減振能力愈好。這類聯軸器目前應用很廣，品種亦愈來愈多。
1 滾子鏈聯軸器
這種聯軸器是利用一條公用的雙排鏈同時與與兩個齒數相同的并列鏈輪嚙合來實現兩半聯軸器的聯接。
2 彈性套柱銷聯軸器
這種聯軸器的構造與凸緣聯軸器相似，只是用套有彈性套的柱銷代替了聯接螺栓。因為通過蛹狀常用耐油橡膠，以提高其彈性。半聯軸器與軸的配合孔可作成圓柱形或圓錐形。
3 彈性柱銷聯軸器
這種聯軸器的結構如左圖所示，工作時轉矩通過兩半聯軸器及中間的尼龍柱銷而傳給從動軸。為了防止柱銷脫落，在半顫嫌聯軸器的外側，用螺釘固定了擋板。
這種聯軸器與彈性套柱銷聯軸器很相似，但轉矩的能力很大，結構更為簡單，安裝、制造方便，耐久性好，也有一定的緩沖和吸振能力，允許被聯接兩軸有一定的妯向位移春滑，適用于軸向竄動較大、正反轉變化較多和起動頻繁的場合，由于尼龍柱銷對溫度較敏感，故使用溫度限制在-20～+70°C的范圍內。
4 星形彈性聯軸器
兩半聯軸器上均制有凸牙，用橡膠等類材料制成的星形彈性件，放置在兩半聯軸器的凸牙之間。工作時，星形彈性件受壓縮并傳遞轉矩。這種聯軸器允許軸的徑向位移為0.2mm，偏角位移為1°30'。因彈性件只受壓不受拉，工作情況有所改善，故壽命較長茄森手。
5 梅花形彈性聯軸器
這種聯軸器如左圖所示，其結構形式及工作原理與星形彈性聯軸器相似，但半聯軸器與軸配合的孔可作成圓柱形或圓錐形，并以梅花形彈性件取代星形彈性件。彈性件可根據使用要求選用不同硬度的聚氨酯橡膠、鑄型尼龍等材料制造。工作溫度范圍為-35～+80°C，短時工作溫度可達100°C，傳遞的公稱轉矩為16～25000Nm。
6 輪胎聯軸器
輪胎聯軸器用橡膠或橡膠織物制成輪胎狀的彈性元件，兩端用壓板及螺釘分別壓在兩個半聯軸器上。這種聯軸器富有彈性，具有良好的消振能力，能有效地降低動載荷和補償較大的軸向位移，而且絕緣性能好，運轉時無噪聲。缺點是徑向尺寸較大；當轉矩較大時，會因過大扭轉變形而產生附加軸向載荷。為了便于裝配，有時將輪胎開出徑向切口，但這時承載能力要顯著降低。
7 膜片聯軸器
膜片聯軸器的典型結構如左圖所示。其彈性元件為一定數量的很薄的多邊環形（或圓環形）金屬膜片疊合而成的膜片組，在膜片的圓周上有若干個螺栓孔，用絞制孔用螺栓交錯間隔與半聯軸器相聯接。這樣將彈性元件上的弧段分為交錯受壓縮和受拉伸的兩部分，拉伸部分傳遞轉矩，壓縮部分趨向皺折。當機組存在軸向、徑向和角位移時，金屬膜片便產生波狀變形。
安全聯軸器（單剪的，雙剪的）
這種聯軸器有單剪的和雙剪的兩種。這類聯軸器由于銷釘材料機械性能的不穩定，以及制造尺寸的誤差等原因，致使工作精度不高；而且銷釘剪斷后，不能自動恢復工作能力，因而必須停車更換銷釘；
齒式聯軸器的特性是什么?
鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點)：
1、承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒兆尺洞式聯軸器的承載能力平均比直齒式聯軸器提高15～20%；族枯
2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o；，而鼓形齒式聯軸器的許用角位移為1o；30''，提高50%，在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大；
3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長；
4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。
5、傳動效率高達99.7%。基于經上特點，國內外已普遍以鼓形齒替代直齒式聯軸器。UMA生產的鼓形齒式聯軸器品種規格齊全，并符合相應的標準。鼓形齒式聯軸器，其剛性大，有撓性，無彈性，故不適宜用于要求減振、緩沖及二軸對中要求嚴格的困禪機械。
KTR聯軸器如何判斷是不是仿的
看中間彈碧禪性體上有沒有標注 KTR GS加數字如19 24 等等
江蘇那邊有做仿品的 在悔友塵看下字那里告帆有沒有擠壓痕跡 如果有就是假的
歐凱聯軸器好還是德國KTR聯軸器好?
嘿嘿。。。這個似乎很難比較呢？第一兩個品牌的聯軸器都是采用德國持技術，第二質量衡晌盯，精咐和度耐用方面也差不多，第三性價比方面歐凱聯軸器比謹前德國KTR聯軸器要高很多
齒式聯軸器詳細資料大全
齒式聯軸器指的是依靠內外輪齒嚙合來傳遞轉矩。由于半聯軸器的外齒齒頂加工成球面(球面中心應位于軸線上)，且使嚙合齒間具有較大的齒側間隙，從而使它具有良好的補償兩軸作任何方向位移的能力。如果將外齒輪修形成鼓形齒，則更有利于增大聯軸器的補償綜合位移的能力。
基本介紹 中文名 ：齒式聯軸器 外文名 ：gear coupling 名詞屬性 ：機械零件 原理 ：內外齒嚙合 概述,特點,分類及特點,齒式聯軸器不對中,分類,原因,扭轉振動,檢修方法, 概述 齒式聯軸器是可移式剛性聯軸器中的一種。它是利用內外齒嚙合來實現兩半聯軸器間的扭矩和旋轉運動的傳遞，適用于聯接兩同心軸的傳動軸系，具有一定補償兩軸相對位移的性能。其結構如圖一，它是由內齒圈、齒軸套及端蓋等主要零件組成，一般小尺寸的齒式聯軸器端蓋和內齒圈可組成整體式。 齒式聯軸器由于其結構緊湊、承載能力大、使用速度范圍廣、工作可靠等特點而在冶金、礦山、起重運輸、石油和船舶等各類機械行業得到廣泛套用。 特點 齒式聯軸器徑向尺寸小，承載能力大，長用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器的角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。 目前，在市場上比較常見的齒式聯軸器有一般結構齒式聯軸器，鼓型齒式聯軸器，尼龍齒式聯軸器等。其中，鼓型齒式聯軸器型號眾多，套用廣泛。 分類及特點 齒式聯軸器按其外齒軸套軸向齒形的不同，可分成三種形式，即直齒齒式聯軸器、鼓形齒式聯軸器和特殊鼓形齒式聯軸器。無論那一種，其內談賀齒圈與漸開線直齒內齒輪除在輪齒的頂隙系數選取上有所區別外，其它都一樣。 齒式聯軸器 直齒齒式聯軸器的外齒軸套的軸向齒坯可加工成直線核螞和圓弧形兩種，而分度圓和齒根圓都為直線，這種聯軸器的嚙合形式和漸開線圓柱齒輪內外齒嚙合完全一樣。通過增大內外齒的齒側間隙，來補償兩軸間的相對位移，但補償量含氏派有限。 鼓形齒式聯軸器外齒軸套的齒頂加工成圓弧，即齒坯加工成球面，在齒中心平面且與節圓柱面相切的截面內，齒形成鼓形，即所謂的鼓形式聯軸器。其特點是： 1、承載能力高，以彎曲強度計算，在相同條件下，比直齒齒式聯軸器傳遞的扭矩提高15～30%； 2、結構合理，性能可靠，由于齒側呈鼓形，使軸線在一定的角度條件下，其接觸情況得到改善，從而降低了接觸應力，消除了直齒聯軸器齒端部載荷集中，即消除了棱邊擠壓，改善了工作性能。 3、補償性能好，外齒軸套齒形呈鼓形，增大了所聯兩軸允許的相對偏移，其允許的傾角最大可達6度，一般推薦1.5°～2.5°。 齒式聯軸器不對中 分類 聯軸器不對中分為偏角不對中、平行不對中和綜合不對中。偏角不對中是 聯軸器端面存在瓢偏,兩個半聯軸器的軸心線呈一個夾角，在旋轉狀態下產生 激振力而誘發振動回響。平行不對中是兩個半聯軸器的軸心線不在同一條直線 上，而是相互平行保持一段距離,在旋轉狀態下產生振動回響。綜合不對中是 實際旋轉機械中最為常見的不對中現象，它既有偏角不對中，又有平行不對 中，是兩者的綜合。 原因 在制造過程中，由于工藝或測量等原因造成端面與軸心線不垂直或端面螺栓孔的圓心線與軸頸不同心。在安裝過程中，擰緊連線螺栓（齒套螺栓）后使轉軸產生變形,這時軸頸存在較大的晃度。有時也由于聯軸器圓周方向連線螺 栓緊力存在差別,也會引起像聯軸器端面瓢偏一樣的情況。在運行過程中，如 果工況變化劇烈，如帶負荷過程中，當負荷帶到某一數值(即軸系扭矩增加到 一定值)時,聯軸器發生相互錯位,軸系對中狀態發生變化,聯軸器連線的轉子振 動回響會發生突變。軸系扭矩在瞬間發生較大變化,對傳遞扭矩的聯軸器形成 沖擊，使聯軸器相互錯位，軸系對中狀態發生變化。 扭轉振動 齒式聯軸器的扭轉振動進行了分析研究，主要利用傅立葉級數解法，以間隙、阻尼、激振力為參數，對齒式聯軸器連線軸系的扭轉振動進行了非線性分析；則對齒輪聯軸器連線軸系的軸向振動進行了大量的試驗，并定性地說明產生軸向振動的主要原因，指出軸向振動主要是由于不對中和齒面的摩擦力所引起的，當沒有軸向恢復力或推力軸承時將發生較大的軸向竄動。 齒式聯軸器 振動分析是預測聯軸器不對中的技術之一，它能判斷設備狀態的逐漸變化趨勢，但當判斷一臺設備是否處于不對中狀態時，需要有以往很多數據及事例做參考，還要區別出是軸承、潤滑油、聯軸器，還是連線固定的問題，所以有一定的局限性。紅外照相技術則能在設備狀態不佳時，將軸承、電機殼體、聯軸器等過熱的部位區分開來，并確定聯軸器的對中誤差，再結合以振動分析等其它預測技術，其效果會更好。 文獻則通過對高速回轉的汽輪發電機、送風機進行了試驗，對齒式聯軸器引起的彎曲振動進行了簡要的說明；文獻在不平衡量、潤滑條件、間隙、誤差、負荷等不同的參數條件下對齒式聯軸器連線軸系進行了彎曲振動試驗；另外山內和染谷等人對齒面在干摩擦力作用下對半聯軸器系統的彎曲振動進行了非線性分析，文中指出齒式聯軸器的振動主要與內外齒輪不對中和齒面摩擦有關，在高速回轉的情況下要特別注意齒面的潤滑。 檢修方法 齒式聯軸器的品種有上百種之多，但基本形式就是兩種：1、內齒和外齒結合式；2、端面齒結合式。其他形式都是在這兩種基礎上的變形。內齒外齒結合式的齒式離合器傳遞扭矩比較大，設計時考慮到用戶的不同需求，有意設計成在齒兩邊的軸端的長度不一致，以便用戶可以根據需要選擇安裝方向。所以，并沒有規定哪一端朝哪里。安裝時要注意：1、假如是原來的設備上更換，那么一般要和原來的方向一致，假如是新設計制造的設備，那么要在不與周邊其它零件有干涉的前提下，按內、外齒結合面越多越可靠的原則安裝。 齒式聯軸器檢修時一般按以下方法進行： 1、檢查聯軸器齒面嚙合情況，其接觸面積沿齒高不小于50%，沿齒寬不小于70%，齒面不得有嚴重點蝕、磨損和裂紋。 2、聯軸器外齒圈全圓跳動不大于0.03mm，端面圓跳動不大于0.02mm。 3、若須拆下齒圈時，必須用專用工具，不可敲打，以免使軸彎曲或損傷。當回裝時，應將齒圈加熱到200℃左右再裝到軸上。 外齒圈與軸的過盈量一般為0.01~0.03mm。 4、回裝中間接筒或其它部件時應按原有標記和數據裝配。 5、用力矩扳手均勻地把螺栓擰緊。
